Гофробалки. Эффективность применения балок с гофрированной стенкой для покрытий с пролетами 12-30 м.

Балки с гофрированной стенкой можно успешно применять для перекрытия пролетов величиной 12-30 м. Для расчета этих балок специалистами проектно-производственной компании ООО «ППК Зелена Каска» была составлена специальная программа.

Проведенные расчеты позволили построить графики расхода металла на 1 квадратный метр перекрываемой площади при различных пролетах балок. Принятые нагрузки были ориентированы на балки покрытий с шагом 6м, несущих нагрузку от легкого покрытия в виде панелей типа «Сэндвич» для III снегового района.

Были рассчитаны балки с постоянным сечением, с переменным сечением поясов вдоль пролета и с применением для поясов сталей классов С245 и С290. Результаты расчетов представлены в графической форме на рис. 1.

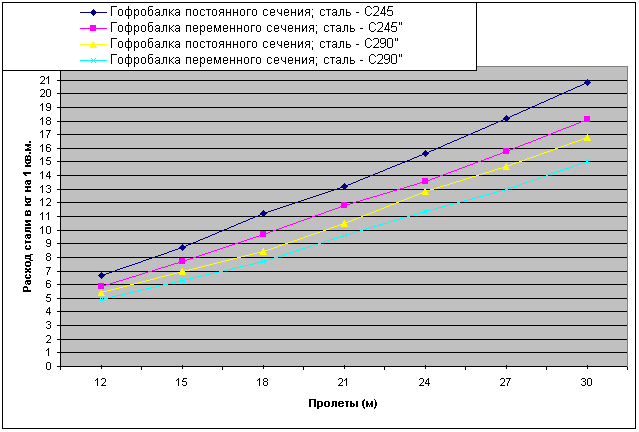

Рис.1. Расход стали на гофробалки в зависимости от их пролета (расчетная нагрузка q=1560 кгс/м.п.).

Следует отметить, что изменение сечения поясов по длине балки дает определенную экономию металла, которая повышается при увеличении пролета Применение бистальных балок с поясами из стали класса С290 и стенкой из стали класса С245 также существенно повышает экономию металла.

На рис. 2 – 4 показано сравнение затрат металла для обычных сварных балок и для балок с гофрированными стенками при постоянном и переменном сечении и с разными классами сталей.

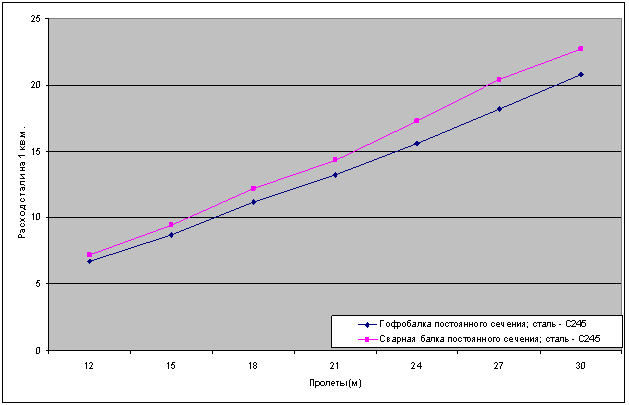

Рис.2. Сравнение расхода металла в балках с гофрированной стенкой и обычных сварных балках постоянного сечения
(расчетная нагрузка q=1560 кг/м.п.; шаг балок – 6 м; сталь – С245).

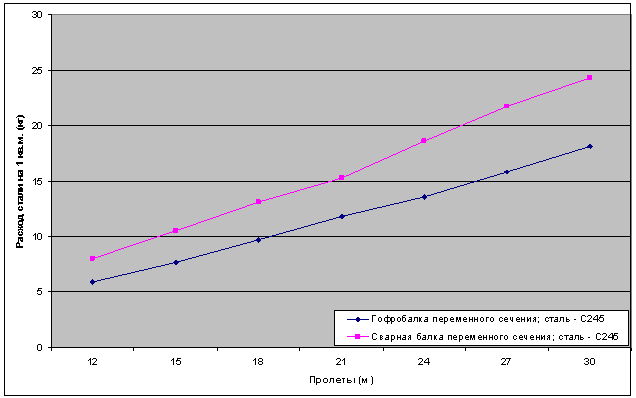

Рис.3 Сравнение расхода металла в балках с гофрированной стенкой и обычных сварных балках переменного сечения
(расчетная нагрузка q=1560 кг/м.п.; шаг балок – 6 м; сталь – С245).


Рис.4. Сравнение расхода металла в балках с гофрированной стенкой и обычных сварных балках постоянного сечения

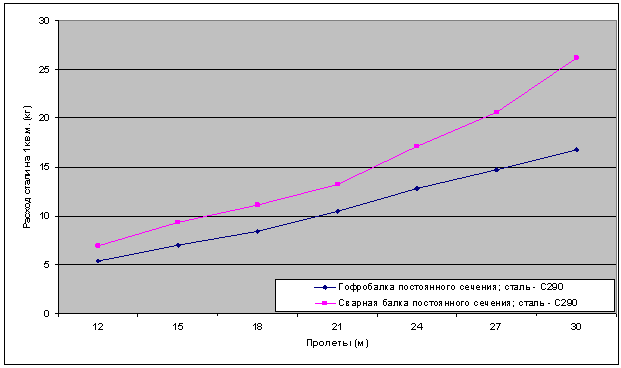

(расчетная нагрузка q=1560 кг/м.п.; шаг балок – 6 м; сталь – С290).


Рис.5. Сравнение расхода металла в балках с гофрированной стенкой и обычных сварных балках переменного сечения

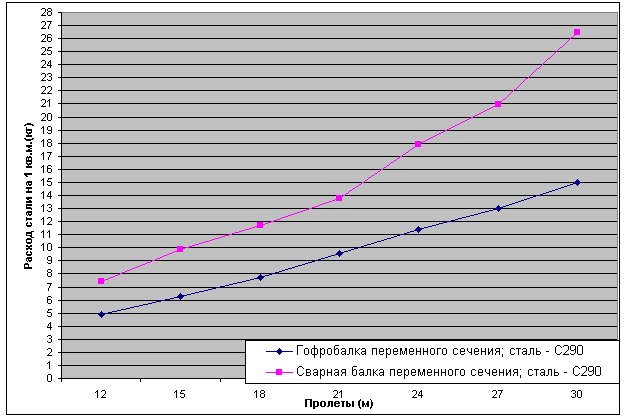

(расчетная нагрузка q=1560 кг/м.п.; шаг балок – 6 м; сталь – С290).

Результаты сравнения подтверждают высокую эффективность применения балок с гофрированной стенкой по сравнению с обычной сварной балкой.
